在 “雙碳” 目標推動下，工業冷卻系統的低碳化轉型成為必然趨勢。冷水機作為高能耗設備，單純依靠自身能效提升已難以滿足深度減排需求。將冷水機與太陽能、地熱能、空氣能等可再生能源集成，可實現能源結構的根本性優化 —— 不僅能降低 70% 以上的化石能源消耗，還能通過能量梯級利用提升系統綜合效率。這種 “冷卻 + 可再生能源” 的創新模式，正在重塑工業制冷的綠色生態。

一、集成應用的核心邏輯與能源匹配原則

（一）能量互補的底層邏輯

可再生能源與冷水機的集成并非簡單疊加，而是基于 “能級匹配” 原則的系統設計：

? 高品位能源（如太陽能光伏） 直接驅動冷水機壓縮機、水泵等動力設備，替代電網電力；

? 中品位能源（如地熱能、太陽能集熱） 用于補充系統熱量需求（如熱泵制熱、溶液再生）；

? 低品位能源（如工業余熱、空氣能） 作為輔助熱源，降低制冷系統的外部能耗輸入。

某綠色工廠的實踐顯示，按此原則設計的系統，可再生能源利用率可達 85%，遠高于簡單并聯模式的 50%。

（二）典型能源的匹配特性

（三）系統協同控制策略

通過能源管理系統（EMS）實現動態匹配：

1. 實時監測可再生能源出力（如光伏功率、地溫變化）；

2. 預測冷水機負荷需求（結合生產計劃與環境參數）；

3. 動態調整能源分配比例（如光伏供電不足時，自動切換至電網補充）。

某光伏工廠的 EMS 使能源切換響應時間≤100ms，確保冷水機運行不受能源波動影響。

二、主流可再生能源的集成方案與技術細節

（一）太陽能光伏（PV）與冷水機的集成

1. 直接驅動方案

采用 “光伏陣列 + 儲能電池 + 變頻控制器” 架構，光伏板輸出直流電直接驅動變頻壓縮機（省去逆變器損耗），儲能電池緩沖光照波動（容量配置為 1 小時最大負荷）。某電子廠 100kW 光伏系統直接驅動 50 匹冷水機，晴日可滿足 80% 的電力需求，年節電 12 萬度。

2. 并網互補方案

光伏電力優先供給冷水機，盈余電量上網，不足時電網補充。關鍵是通過智能電表實現 “自發自用、余電上網” 的計量切換，配合峰谷電價策略（如谷時優先使用電網電）。此方案初期投資比直接驅動低 30%，適合光照不穩定地區。

3. 技術難點突破

? 光伏出力波動導致的壓縮機頻率震蕩：通過模糊 PID 控制算法，將頻率波動幅度控制在 ±2Hz 以內；

? 陰影遮擋影響：采用組串級 MPPT 技術，單個組串陰影僅影響 5% 以內的出力。

（二）地熱能與冷水機的復合系統

1. 地源熱泵 - 冷水機聯合循環

夏季：地源熱泵作為輔助冷源，與冷水機并聯運行，利用 15-20℃的地溫降低冷凝溫度（COP 提升 15%-20%）；

冬季：切換為制熱模式，回收冷水機余熱與地熱能聯合供暖，替代燃氣鍋爐。

北京某數據中心采用該系統后，PUE 值從 1.4 降至 1.1，年減碳 1200 噸。

2. 地埋管換熱器的優化設計

? 埋管深度：根據地質條件選擇 80-120 米（淺層土壤溫度波動?。?；

? 間距：水平埋管間距≥4 米，垂直埋管間距≥6 米，避免熱干擾；

? 工質：采用 30% 乙二醇溶液（防凍且導熱性優于純水）。

某項目通過優化設計，地埋管換熱效率提升 22%，減少鉆孔數量 15%。

（三）太陽能集熱與吸收式冷水機的耦合

1. 雙循環系統設計

太陽能集熱器（平板式或真空管式）加熱導熱油至 80-95℃，驅動吸收式冷水機（溴化鋰溶液）產生 7-12℃冷水；當太陽能不足時，啟動燃氣輔助加熱（保障連續運行）。某食品廠的 200㎡集熱器系統，夏季可滿足 60% 的制冷需求，年節省天然氣 3.8 萬立方米。

2. 集熱 - 制冷匹配優化

? 集熱器面積與制冷量比：1.5-2.0㎡/kW（根據當?shù)厝照諒姸日{(diào)整）；

? 儲熱罐容量：滿足 4-6 小時滿負荷運行（緩沖日間光照變化）；

? 工作溫度控制：通過溫控閥將集熱器出口溫度穩定在 90℃±5℃（避免溶液結晶）。

三、集成系統的經濟性與案例分析

（一）投資回報模型

以 100RT（冷噸）冷水機系統為例，不同集成方案的經濟性對比：

注：補貼政策可縮短回收期（如光伏補貼 0.15 元 / 度時，回收期縮短至 3.5 年）。

（二）典型案例：某汽車零部件廠的光伏 - 地源復合系統

1. 系統配置

? 500kW 光伏陣列（覆蓋廠房屋頂）；

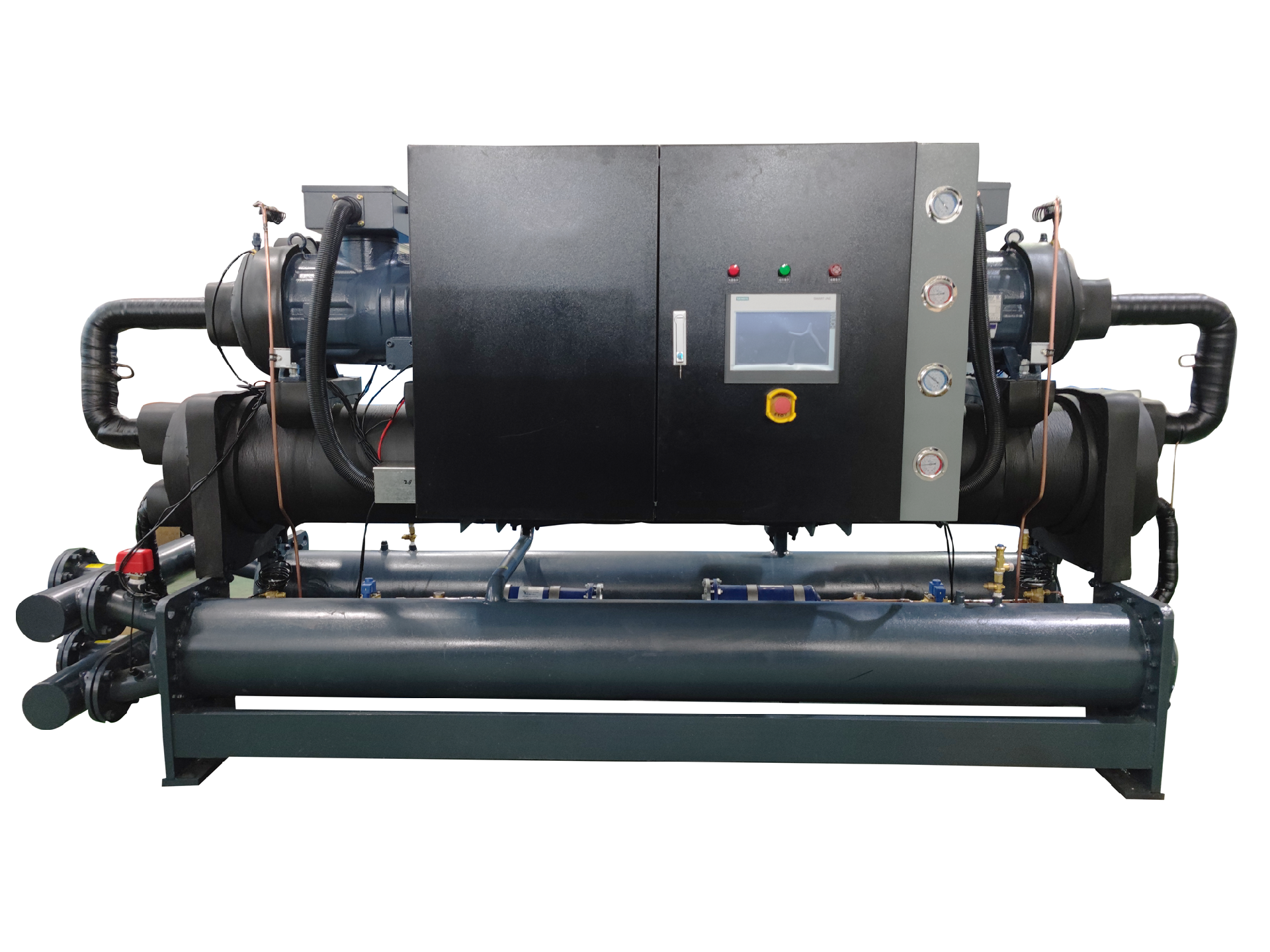

? 4 臺 150RT 螺桿冷水機（變頻驅動）；

? 地埋管換熱器（120 口井，深度 100 米）；

? 智能能源管理系統（與生產 MES 聯動）。

1. 運行效果

? 能源結構：光伏占比 45%，地源占比 30%，電網僅占 25%；

? 能效提升：冷水機平均 COP 從 3.8 升至 5.2；

? 經濟效益：年節能費用 46 萬元，獲地方綠色制造補貼 20 萬元；

? 環境效益：年減碳 320 噸，成功申報省級綠色工廠。

四、實施挑戰與應對策略

（一）技術瓶頸突破

1. 間歇性應對

配置混合儲能（鋰電池 + 儲熱），光伏 / 太陽能不足時釋放儲能，確保冷水機負荷穩定（儲能容量按尖峰負荷 30% 配置）。

2. 系統兼容性

老舊冷水機需進行變頻改造（適配直流驅動），或更換為兼容可再生能源的專用機型（如直流壓縮機、寬電壓范圍控制器）。

3. 地域適應性

高緯度地區優先選擇地源熱泵（不受光照影響）；干旱少雨地區慎用開式冷卻塔（避免水資源浪費）。

（二）政策與標準支持

1. 利用 “可再生能源電價補貼”“綠色信貸” 等政策降低初期投入；

2. 參考《GB/T 50363-2018 地源熱泵系統工程技術標準》《GB 50797-2012 光伏發電站設計規范》進行系統設計；

3. 申報 “能效領跑者”“綠色工廠” 等認證，獲取額外政策紅利。

冷水機與可再生能源的集成，是從 “節能” 到 “創能” 的范式升級。這種模式不僅降低運行成本，更能幫助企業構建低碳競爭力 —— 在碳關稅、碳交易等政策逐步收緊的背景下，提前布局的企業將搶占市場先機。
