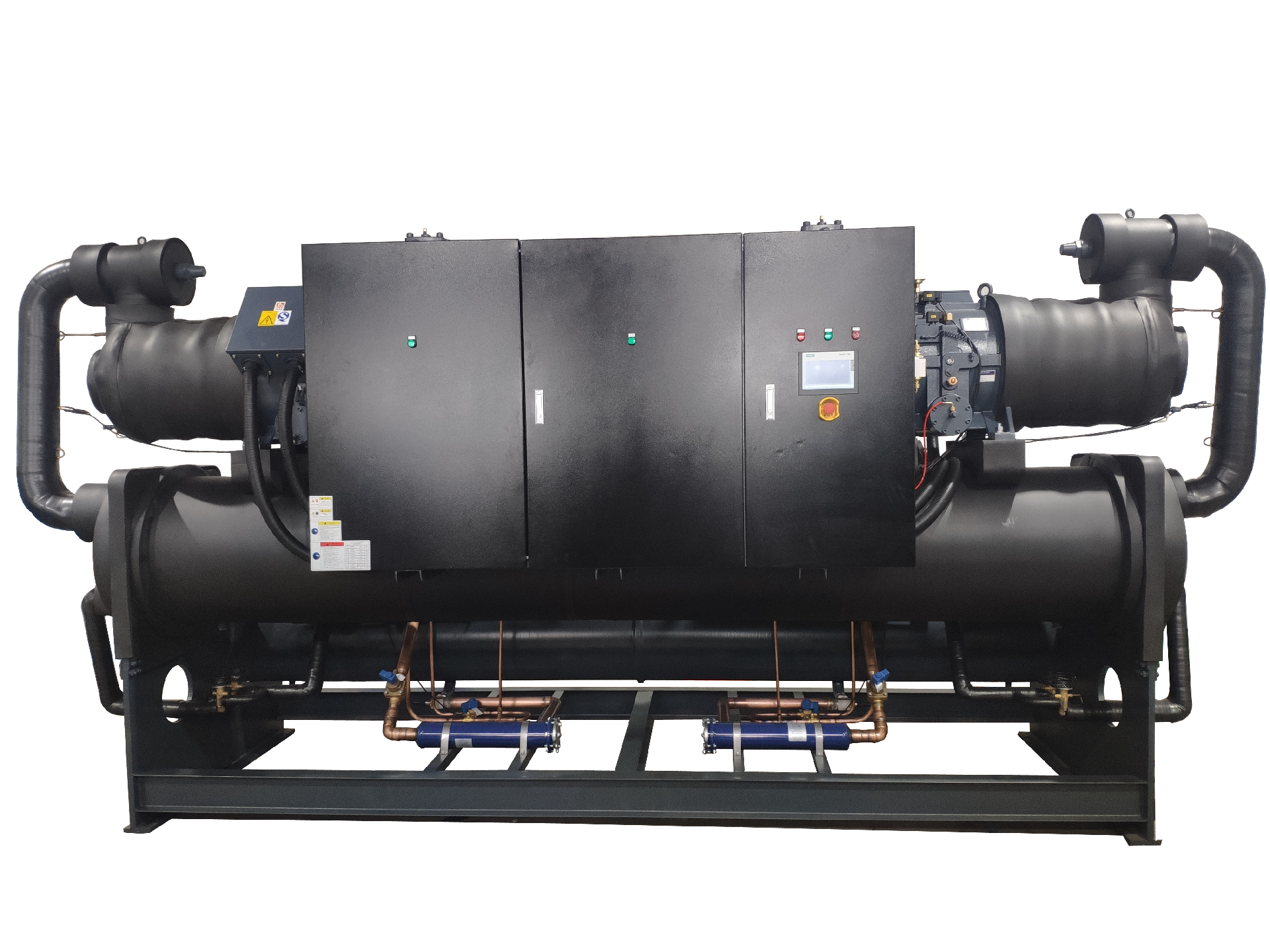

半導體封裝測試（芯片鍵合、塑封、切筋成型、成品測試）對溫度精度、環境潔凈度要求嚴苛，溫度波動會導致芯片鍵合失效（良率下降 15%）、塑封料開裂（可靠性降低 30%），直接影響半導體芯片的電氣性能與使用壽命。專用半導體封裝測試?yán)渌畽C(jī)通過微精度控溫與潔凈防干擾設計，滿足 GB/T 26113-2010、JEDEC J-STD-020 等行業標準要求，保障封裝測試過程的高穩定性與產品品質一致性。
1. 半導體芯片鍵合恒溫控制
半導體芯片鍵合（金絲鍵合、銅絲鍵合）需在 120-180℃下進行（焊料融化連接芯片與引線框架），溫度過高會導致芯片焊盤氧化（鍵合強度下降 40%），過低則會造成虛焊（接觸電阻超 50mΩ）。冷水機采用 “鍵合機焊頭 - 工作臺雙冷卻系統”：通過焊頭內置微型冷卻通道將鍵合區域溫度精準控制在 150±1℃，工作臺冷卻板維持引線框架整體溫度在 25±0.5℃，避免熱應力損傷芯片，同時配備 “鍵合速度聯動” 功能 —— 當鍵合速度從 10 點 / 秒提升至 20 點 / 秒時，自動調整焊頭冷卻流量（從 0.3L/min 增至 0.5L/min），確保不同速度下溫度穩定。例如在 CMOS 芯片金絲鍵合中，雙冷卻設計可使鍵合強度≥25g（國標≥20g），接觸電阻≤10mΩ，鍵合良率提升至 99.8% 以上（傳統鍵合僅 98%），符合《半導體器件鍵合工藝要求》，保障芯片信號傳輸?shù)姆€(wěn)定性。
2. 芯片塑封后快速冷卻
半導體芯片塑封（環氧樹脂塑封料包裹芯片）需在 175-195℃、10-20MPa 下進行（塑封料固化成型），塑封后需快速冷卻至 40℃以下（避免塑封料過度交聯，減少內應力），冷卻過慢會導致塑封體翹曲（翹曲度超 0.1mm），過快則會引發塑封料開裂（開裂率超 3%）。冷水機采用 “塑封模具冷卻 - 風冷水浴復合系統”：通過模具內冷卻水路將塑封體從 185℃降至 80℃（降溫速率 12℃/min），再通過風冷水浴（水溫 25℃）進一步降至 38±1℃，總冷卻時間縮短至傳統自然冷卻的 1/4。例如在 QFP（Quad Flat Package）封裝芯片塑封中，復合冷卻可使塑封體翹曲度≤0.05mm，熱變形溫度≥150℃，耐濕熱性能（85℃/85% RH，1000h）無失效，符合 JEDEC J-STD-020 可靠性標準，避免因冷卻不當導致的芯片戶外使用故障。
3. 成品芯片測試恒溫環境控制
半導體成品芯片測試（電性能測試、可靠性測試）需在 25±0.5℃恒溫環境下進行，溫度波動超過 ±0.3℃會導致測試數據偏差（如電壓測試誤差超 5%），影響芯片分級篩選。冷水機采用 “測試艙空調 - 測試座冷卻雙系統”：通過空調將測試艙溫度穩定控制在 25±0.2℃，測試座內置冷卻盤管維持芯片接觸區域溫度與環境一致（溫差≤0.1℃），同時配備 “測試功率聯動” 功能 —— 當測試功率從 5W 提升至 15W 時，自動加大冷卻流量（從 0.8m3/h 增至 1.5m3/h），抵消芯片發熱影響。例如在 MCU 芯片電性能測試中，恒溫控制可使測試數據重復性達 99.9%，電壓測試誤差≤1%，芯片分級準確率提升至 99.5%，符合《半導體集成電路測試方法》要求，保障篩選出的芯片性能達標。
4. 潔凈防干擾與防靜電設計
半導體封裝測試車間需滿足 Class 6 潔凈度要求，冷水機接觸芯片的冷卻介質（超純水，電阻率≥18.2MΩ?cm）通過 0.1μm 微孔過濾，避免微粒污染鍵合區域或測試接口；冷卻管路采用 316L 不銹鋼（內壁電解拋光，Ra≤0.2μm），接口采用無吸附密封（氟橡膠墊），防止粉塵堆積；針對半導體行業防靜電需求，設備外殼采用防靜電材質（表面電阻 10?-10?Ω），配備 “靜電消除模塊”，避免靜電擊穿芯片或干擾測試信號，符合《半導體車間防靜電規范》要求。
半導體封裝測試對芯片良率、測試精度要求極高，冷水機操作需兼顧微精度控溫與潔凈防靜電規范，以半導體專用水冷式冷水機為例：
1. 開機前潔凈與系統檢查
? 潔凈檢查：?jiǎn)?dòng)車間潔凈系統，確保環境潔凈度（每立方米≥0.5μm 粒子數≤3520 個）；用無塵布蘸取電子級異丙醇（純度≥99.9%）擦拭冷水機表面及接口，去除殘留微粒；檢查超純水過濾器（更換 0.1μm 濾芯），確保超純水電阻率≥18.2MΩ?cm；
? 系統檢查：確認冷卻介質（超純水）液位達到水箱刻度線的 90%，檢測水泵出口壓力（鍵合工序 0.3-0.5MPa、塑封冷卻 0.6-0.8MPa、測試恒溫 0.2-0.4MPa），查看鍵合機焊頭冷卻通道、測試座冷卻盤管接口密封狀態（無滲漏）；校準溫度傳感器（誤差≤0.1℃，溯源至國家計量院半導體專用標準）。
1. 分工序參數精準設定
根據半導體封裝測試不同工序需求，調整關鍵參數：
? 芯片鍵合恒溫：焊頭冷卻水溫 20±0.5℃（對應鍵合溫度 150±1℃），工作臺冷卻板水溫 25±0.5℃，水流速度 0.3-0.5L/min（按鍵合速度適配），開啟 “速度聯動” 模式，鍵合速度每提升 5 點 / 秒，焊頭流量增加 0.1L/min；
? 塑封后冷卻：塑封模具冷卻水溫 60±1℃（對應塑封體 80℃），風冷水浴水溫 25±1℃，水流速度 2.5-3.5m3/h，開啟 “復合冷卻” 模式，塑封體出口溫度設定≤38℃；
? 成品測試恒溫：測試艙空調溫度 25±0.2℃，測試座冷卻盤管水溫 25±0.1℃，水流速度 0.8-1.5m3/h（按測試功率適配），開啟 “功率聯動” 模式，測試功率每提升 5W，流量增加 0.3m3/h；
? 設定后開啟 “權限加密” 功能，僅持半導體操作資質人員可調整參數，操作記錄自動上傳至半導體生產管理系統（MES），滿足 ISO 13485 質量追溯要求。
1. 運行中動態監測與調整
通過冷水機 “半導體封裝測試監控平臺”，實時查看各工序溫度、鍵合強度、測試數據偏差等數據，每 15 分鐘記錄 1 次（形成芯片質量臺賬）。若出現 “芯片鍵合強度下降”（＜22g），需微調焊頭冷卻水溫 ±0.3℃，檢查焊料純度（確保 99.99%）；若塑封體翹曲度超 0.08mm，需降低模具冷卻水溫 3-5℃，延長冷卻時間 10 秒；若測試數據偏差超 3%，需校準測試座冷卻盤管溫度 ±0.1℃，重新測試 10 顆芯片驗證精度。
2. 換產與停機維護
當生產線更換芯片封裝類型（如從 QFP 換為 BGA）或測試項目時，需按以下流程操作：
? 換產前：降低冷水機負荷，關閉對應工序冷卻回路，用超純水沖洗鍵合機焊頭、測試座冷卻盤管（去除殘留塑封料或焊料），根據新封裝工藝重新設定溫度參數（如 BGA 封裝鍵合溫度提升至 160±1℃）；
? 換產后：小批量試生產（20 顆芯片鍵合、15 顆芯片塑封、10 顆芯片測試），檢測鍵合良率、塑封體可靠性、測試準確率，確認符合 JEDEC 標準后，恢復滿負荷運行；
? 日常停機維護（每日生產結束后）：關閉冷水機，啟動系統自清潔程序（用超純水循環沖洗管路 30 分鐘 + 氮?dú)獯祾吒稍铮桓鼡Q超純水過濾器濾芯，檢測管路防靜電性能（表面電阻 10?-10?Ω）。
1. 特殊情況應急處理
? 冷卻介質污染（鍵合工序中）：立即停機，關閉鍵合機冷卻回路閥門，將污染超純水按電子級危廢規范處理；用超純水沖洗管路 5 次，重新注入合格超純水并檢測電阻率；已鍵合的芯片需重新檢測鍵合強度，不合格芯片全部返工；
? 突然停電（塑封冷卻中）：迅速關閉冷水機總電源，斷開與塑封機的連接，手動打開塑封模具（防止塑封體粘模）；啟動備用 UPS 電源（20 秒內恢復供電），優先恢復模具冷卻系統；恢復供電后，重新校準冷卻溫度，試塑封 5 顆芯片檢測翹曲度；
? 測試艙溫度驟升（超 26℃）：立即啟動冷水機 “應急冷卻” 模式（測試艙冷卻流量提升至 2 倍），同時關閉高功率測試項目；待溫度恢復至 25±0.2℃后，檢查空調濾芯（更換堵塞濾芯），排除故障前禁止繼續測試，已超溫測試的芯片需重新檢測電性能。
? 日常維護：每日清潔設備表面與超純水過濾器，檢測冷卻介質液位、電阻率；每 2 小時記錄鍵合強度、測試數據偏差；每周用檸檬酸溶液（濃度 1%）清洗冷卻管路（去除金屬離子與結垢），校準溫度傳感器；每月對水泵、壓縮機進行潤滑維護（使用半導體級潤滑油），檢查防靜電部件接地狀態；每季度對冷卻系統進行壓力測試（保壓 0.8MPa，30 分鐘無壓降），清理?yè)Q熱器表面微粒；每年更換超純水純化系統樹脂，對管路進行內壁電解拋光維護；
? 選型建議：芯片鍵合選 “雙冷卻微控溫冷水機”（控溫 ±0.5℃），塑封冷卻選 “復合快速冷卻冷水機”（帶模具 + 風冷水浴），成品測試選 “恒溫恒濕冷水機”（控溫 ±0.2℃）；大型半導體封裝測試廠建議選 “集中供冷 + 分布式潔凈系統”（總制冷量 80-150kW，支持 8-12 條生產線并聯）；選型時需根據芯片產能與封裝類型匹配（如日產 10 萬顆 QFP 芯片需配套 60-80kW 冷水機，日產 5 萬顆 BGA 芯片需配套 80-100kW 冷水機），確保滿足半導體高精密封裝測試需求，保障芯片性能與可靠性。
